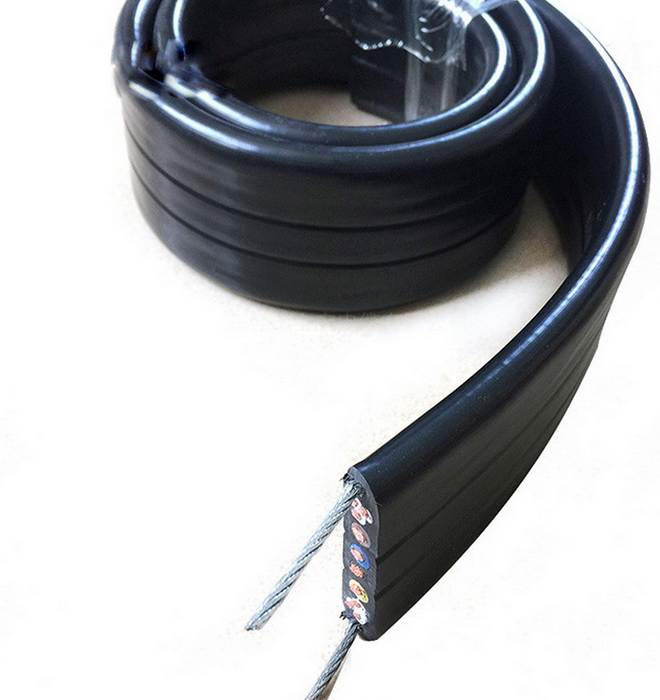

電梯隨行扁平軟電纜TVVB TVVBP TVVBG
電梯隨行扁平軟電纜TVVB TVVBP TVVBG是專為電梯系統設計的特種電纜，主要用于連接轎廂與機房、廳站之間的控制信號和電源傳輸。以下是其核心特點及技術規范：
結構與材料
- ?導體?：采用多股精細無氧銅絲或鍍錫絲絞合，確保導電性能?。
- ?絕緣層?：白色PVC（聚氯乙烯）材料，提供基礎絕緣保護?。
- ?屏蔽層?：無氧銅絲分組屏蔽，屏蔽密度≥80%，有效減少信號串擾和外界干擾?。
- ?外護套?：高柔性梯纜料，具備耐磨、彈性好等特點，適應頻繁彎折?。
- ?抗拉元件?：內置兩根鋼絲，承擔電纜自重及電梯移動時的外力，防止機械損傷?。
功能與安裝
- ?作用?：傳輸轎廂內呼梯信號、顯示信號、警鈴、照明等控制信號，同時提供電源?。
- ?安裝位置?：一端固定在轎廂底部，另一端接入機房控制柜，全程隨轎廂上下移動?。
- ?安裝要求?：電纜架需高于轎廂頂1.3~1.5米，避免與井道內平層感應器、極限開關等裝置摩擦或碰撞?。
電梯隨行扁電纜
型號 | 產品名稱 | 用途 | 導體長期允許 | 額定電壓 | 標稱截面 |
TVVB | 聚氯乙烯絕緣聚氯乙烯護套電梯扁電纜 | 電梯內部作隨行懸掛電纜，用 | -15 ~ +70 | 300/500 | 0.3 ~ 240 |
TVVBG | 聚氯乙烯絕緣聚氯乙烯護套鋼絲加強型電梯扁電纜 | ||||
TVVBP | 聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽電梯扁電纜 |
電纜結構/尺寸表
型號 | 芯數x截面 | 電纜外型尺寸 | 電纜參考重量 | |
高mm | 寬mm | |||
TVVB | 2X0.75 | 4.6 | 8.0 | 68.4 |
3X0.75 | 10.4 | 89.8 | ||
4X0.75 | 13.7 | 117.5 | ||
5X0.75 | 17.1 | 145.2 | ||
6X0.75 | 19.4 | 166.6 | ||
7X0.75 | 21.8 | 188.1 | ||
8X0.75 | 24.1 | 209.5 | ||
9X0.75 | 26.5 | 231.0 | ||
10X0.75 | 28.8 | 252.5 | ||
11X0.75 | 31.2 | 273.9 | ||
12X0.75 | 33.5 | 295.4 | ||
13X0.75 | 35.9 | 316.8 | ||
14X0.75 | 39.2 | 344.5 | ||
15X0.75 | 41.6 | 366.0 | ||
16X0.75 | 44.0 | 387.4 | ||
17X0.75 | 46.3 | 409.0 | ||
18X0.75 | 49.5 | 436.5 | ||
19X0.75 | 52.0 | 458.0 | ||
20X0.75 | 54.3 | 479.5 | ||
21X0.75 | 56.7 | 500.9 | ||
22X0.75 | 59.0 | 522.4 | ||
23X0.75 | 61.4 | 543.8 | ||
24X0.75 | 64.7 | 571.5 | ||
注：以上規格為常用型，可根據用戶要求定制特殊規格 | ||||
型號 | 芯數x截面 | 電纜外型尺寸 | 電纜參考重量 | |
高mm | 寬mm | |||
TVVB | 24X0.75 | 9.0 | 32 | 499 |
30X0.75 | 8.5 | 41 | 619 | |
36X0.75 | 9.0 | 44.5 | 733 | |
40X0.75 | 8.5 | 51.8 | 795 | |
42X0.75 | 9.0 | 50.6 | 839 | |
48X0.75 | 9.0 | 56.7 | 945 | |
54X0.75 | 9.0 | 63 | 1050 | |
60X0.75 | 9.0 | 69 | 1156 | |
66X0.75 | 9.0 | 75 | 1262 | |
注：以上規格為常用型，可根據用戶要求定制特殊規格 | ||||
