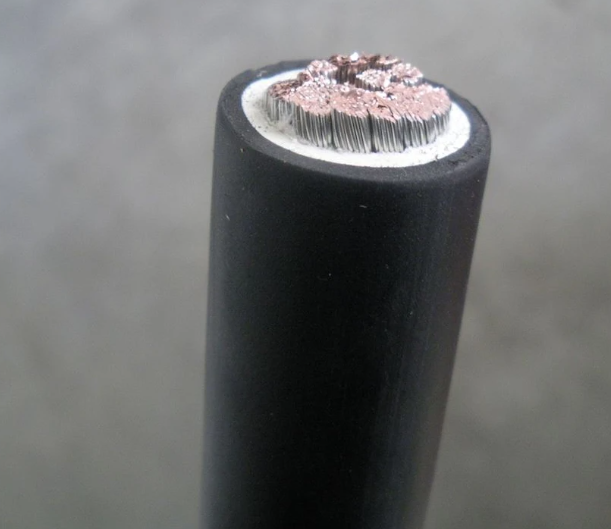

無鹵低煙軌道交通車輛用電纜WDZ-DCYJ-125
常規屬性：
產品采用柔性精煉無氧鍍錫軟銅絲為導體，高彈性化學交聯聚烯烴絕緣層、具有耐高溫、防水、耐寒、耐磨、耐礦物油和燃料油、耐酸堿、耐臭氧和耐氣候老化、無鹵低煙阻燃等優點。
☆適用范圍：
本產品適用于交流額定電壓 3kV及以下的鐵路機車車輛的電能傳輸和信號控制，或具有耐熱、耐油、耐臭氧、耐低溫、有無鹵低煙阻燃等特殊要求的場合使用。
一般結構：
① 導 體：柔性精煉無氧鍍錫軟銅絲。
② 隔離層：由合適材料制成的隔離層。
③ 絕 緣：高彈性化學交聯聚烯烴絕緣層。
表面打印：產品型號、額定電壓、標稱截面、公司名稱及生產班號等連續標志。
☆技術參數：
結構參數、產品近似重量與導體電阻 ………………………參見表2
檢測 …………………………………………………………………… 參見表3
☆運行狀態：
連續運行導體***高工作溫度………………………………………+125℃
導體短時允許***高……………………………………………………+200℃/ 5S
交流額定電壓 U0……………………………………………………...500V，750V，1500V，3000V
電纜***低運行溫度……………………………………………………-40℃（固定敷設）
***小允許彎曲半徑……………………………………………………D≤20，6×D（D為電纜外徑）
……………………………………………………………D＞20，8×D（D為電纜外徑）
電壓測試：
交流額定電壓U0 | 工頻試驗電壓 |
500V | 2.0 kV |
750V | 3.5kV |
1500V | 6.0kV |
3000V | 12.0kV |
電纜可在受礦物油和燃料油污染的場合使用。
電纜具有耐單根垂直燃燒特性，能承受 GB/18380.1-2001標準規定的燃燒試驗。
電纜具有耐成束燃燒特性，能經受GB/T18380.3-2001和IEC60332-3-25標準規定的燃燒試驗。
表1：系列范圍
型號 | 額定電壓 | 芯數 | 標稱截面 mm2 |
WDZ-DCYJ-125 WDZ-DCYJ/2-125 WDZ-DCYJ/3-125 | 500V | 1 | 1～4 |
750V | 0.75～300 |
1500V | 0.75～300 |
3000V | 0.75～300 |
