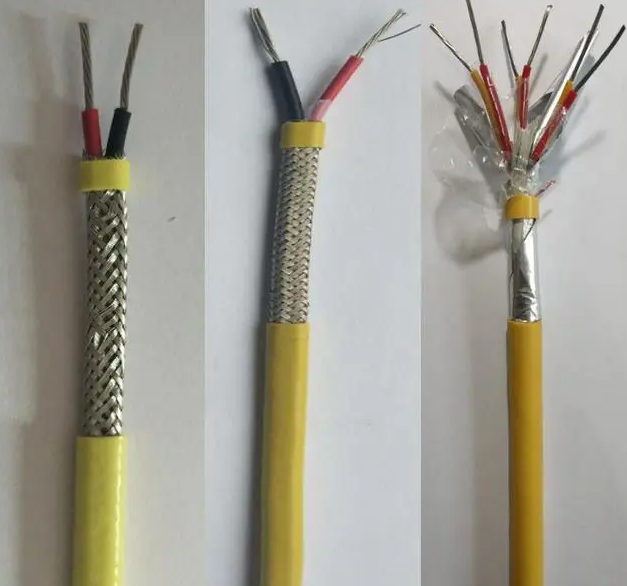

耐高溫補償電纜KX-HA-FPFP 2*2*0.5

耐高溫補償電纜KX-HA-FPFP 2*2*0.5執行標準：耐高溫補償電纜KX-HA-FPFP 2*2*0.5執行GB/T4989-94及JB/T7495-94

一、型號說明：

1、其它型號補償導線如：KC、JX、SC、EX、NC、TX等，只需改寫型號的*項，如：EX-G-VV、TX-H-FVP等；
2、需導體為多股軟芯時，應在原型號后加“R"表示，如：TX-G-VVPR；
3、還可根據需要提供聚乙烯（Y）絕緣、交聯聚乙烯（YJ）絕緣補償電纜。
4、補償電纜屏蔽層也可采用金屬帶繞包形式，如：復合鋁帶（P3）、復合銅帶（P2）；
5、需阻燃型補償電纜，應在原型號前加“ZR-"。
6、需鎧裝型補償電纜，應在原型號后加“-22"表示鋼帶鎧裝；加“-32"表示鋼絲鎧裝。

二、產品資料：

全稱：F46絕緣和護套一般用精密級K分度熱電偶用補償導線

導體材質: 正極為鎳鉻----負極為鎳硅熱電偶分度號K型

絕緣材料：氟塑料絕緣顏色：正極為紅色負極為黑色

護套材料：氟塑料護套顏色：灰色溫度：-20--70

可根據需要提供聚乙烯（Y）絕緣、交聯聚乙烯（YJ）絕緣補償電纜。

絕緣電阻: 25MΩ.km

電壓試驗：1000 V/1min

阻燃性能：符合GB/T18380-2001阻燃標準中A、 B、 C類規定

熱電動勢及允差：精密級 8137 ±60（±1.5℃）

三、規格參數

規格	A類導體	R類導體	20℃時往復電阻值 ≤Ω/m
2×0.5 mm²	1/0.80	7/0.30	2.20
2×1.0 mm²	1/1.13	7/0.43	1.10
2×1.5 mm²	1/1.37	7/0.52	0.73
2×2.5 mm²	1/1.76	19/0.41	0.44

四、導體參數：

品型號	補償導線及電纜線芯		補償導線絕緣層著色		配用熱電偶分度號
品型號	正極	負極	正極	負極	配用熱電偶分度號
SC or RC	銅	銅鎳0.6	紅	綠	S（鉑銠10-鉑）或 R（鉑銠13-鉑）
KCA	鐵	銅鎳22	紅	藍	K（鎳鉻-鎳硅）
KCB	銅	銅鎳40	紅	藍
KX	鎳鉻10	鎳硅3	紅	黑
EX	鎳鉻10	銅鎳45	紅	棕	E（鎳鉻-銅鎳）
JX	鐵	銅鎳45	紅	紫	J（鐵-銅鎳）
TX	銅	銅鎳45	紅	白	T（銅-銅鎳）
NC	鐵	銅鎳18	紅	灰	N（鎳鉻硅-鎳硅）

五、熱電特性及允差

型號	使用分類	導線溫度范圍℃	熱電動勢及允差μV			熱電偶測量端溫度℃	20℃時往復電阻值 ≤Ω/m
			熱電勢	精密度	普通級		0.5mm2	1.0 mm2	1.5 mm2
SC&RC	G	0~100	646	±30（±2.5℃）	±60（±5.0℃）	1000	0.10	0.05	0.03	0.02
	H	0~200	1440	/	±60（±5.0℃）
KCA	G	0~100	4095	±60（±1.5℃）	±100（±2.5℃）		1.40	0.70	0.47	0.28
	H	0~200	8137			900
KCB	G	0~100	4095				1.04	0.52	0.35	0.21
KX	G	-20~100	4095				2.20	1.10	0.73	0.44
	H	-25~200	8137
EX	G	-20~100	6137	±120（±1.5℃）	±200（±2.5℃）	500	2.50	1.25	0.83	0.50
	H	-25~200	13419
JX	G	-20~100	5268	±85（±1.5℃）	±140（±2.5℃）		1.30	0.65	0.43	0.26
	H	-25~200	10777
TX	G	-20~100	4277	±30（±0.5℃）	±60（±1.0℃）	300	1.04	0.52	0.35	0.21
	H	-25~200	9285	±48（±0.8℃）	±90（±1.5℃）
NC	G	0~100	2774	±60（±1.5℃）	±100（±2.5℃）	900	1.50	0.75	0.50	0.30
	H	0~200	5912
NX	G	-20~100	2774				2.86	1.43	0.95	0.57
	H	-25~200	5912
