【簡單介紹】
導體材質為：銅+銅
測量溫度為:0-1300℃
絕緣護套材質為: 聚四氟乙烯+玻纖編織
耐環境溫度：0-400℃
注：耐火、耐高溫性能好，玻纖高溫補償導線
【詳細說明】
一：產品特點及用途 護套補償導線
補償導線和補償線纜是在一定溫度范圍內（包括常溫）具有與所匹配的熱電偶的熱電動勢相同的一對或多對帶有絕緣層的導線或電纜，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差，補償導線與補償電纜分為延長和補償型兩種。
使用特性：工作溫度耐熱用：***高180℃、200℃和260℃三種。一般用：***高70℃、90℃和105℃三種
電纜長期允許的環境***高工作溫度：聚氯乙烯護套為：70℃、90℃和105℃。
硅橡膠護套不超過：180℃。 氟塑料護套不超過200℃。 PFA護套不超過260℃。

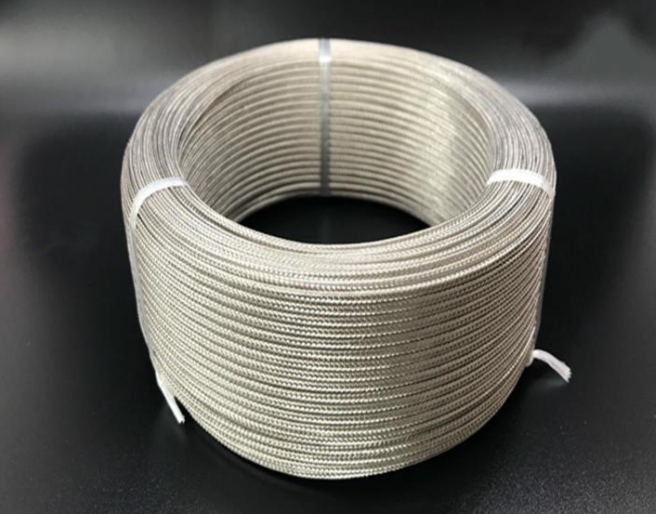

玻纖高溫補償導線熱電偶用補償導線詳細資料：
全稱：聚四氟絕緣、 玻璃絲編織護套耐熱用精密級K分度熱電偶用高溫補償導線
導體材質: 正極為銅----負極為銅 熱電偶分度號K型
絕緣材料：氟塑料絕緣 顏色：正極為紅色 負極為綠色
屏蔽材料：-
護套材料：玻璃絲編織
可根據需要提供聚乙烯（Y）絕緣、 交聯聚乙烯（YJ）絕緣補償電纜。
絕緣電阻: 100MΩ.km
電壓試驗：1000 V/1min
阻燃性能：符合GB/T18380-2001阻燃標準中A、 B、 C類規定
熱電動勢及允差：精密級 8137 ±60（±1.5℃）
規格A類導體R類導體20℃時往復電阻值 ≤Ω/m2×0.5 mm²1/0.807/0.302.202×1.0 mm²1/1.137/0.431.102×1.5 mm²1/1.377/0.520.732×2.5 mm²1/1.7619/0.410.44
導體為多股軟芯時， 應在原型號后加“R”阻燃型補償電纜， 應在原型號前加“ZR-
在舊標準GB4989-85中， 普通級用B表示， 精密級用A表示
鎧裝型補償電纜， 應在原型號后加“-22”表示鋼帶鎧裝； 加“-32”表示鋼絲鎧裝。
型號、名稱及配用熱電偶：
|
型號 |
名稱 |
配用熱電偶 |
熱電偶分度號 |
產品用型號含義 |
|
SC或RC |
銅-銅鎳0.6補償型導線 |
鉑銠10-鉑熱電偶 鉑銠13-鉑熱電偶 |
S或R |
S-表示熱電特性允差為精密級補償導線；P-表示有屏蔽層的補償導線；G-表示一般用補償導線；V-聚材料（PVC）；H-表示耐熱用補償導線；F-聚四氟乙烯材料；R-表示多股補償導線；B-無堿玻璃絲材料 |
|
KCA KCB KX |
鐵-銅鎳22補償型導線 銅-銅鎳40補償型導線 鎳鉻10-鎳硅3延長型導線 |
鎳鉻-鎳硅熱電偶 |
K |
|
|
NC NX |
鐵-銅鎳18補償型導線 鎳鉻14-鎳硅延長型導線 |
鎳鉻硅-鎳硅熱電偶 |
N |
|
|
EX |
鎳鉻10-銅鎳45延長型導線 |
鎳鉻-銅鎳熱電偶 |
E |
|
|
JX |
鐵-銅鎳45延長型導線 |
鐵-銅鎳熱電偶 |
J |
|
|
TX |
銅-銅鎳45延長型導線 |
銅-康銅熱電偶 |
T |
產品規格：
|
線芯型式 |
線芯標稱截面（mm2） |
線芯股數 |
合金絲單線直徑 |
|
單股線芯 |
0.2 0.5 1.0 1.5 2.5 |
1 1 1 1 1 |
0.52 0.80 1.13 1.37 1.76 |
|
多股線芯 （軟線） |
0.2 0.5 1.0 1.5 2.5 |
7 7 7 7 19 |
0.20 0.30 0.43 0.52 0.41 |
產品結構尺寸：
|
使用分類 |
線芯標稱截面 （mm2） |
絕緣層標稱厚度 |
護套標稱厚度 （mm） |
補償導線***大外徑 |
|
|
單股線芯 |
多股軟線芯 |
||||
|
一般用 |
0.2 0.5 1.0 1.5 2.5 |
0.4 0.3 0.7 0.7 0.7 |
0.7 0.8 1.0 1.0 1.0 |
3.0×4.6 3.7×6.4 5.0×7.7 5.2×8.3 5.7×9.3 |
3.1×4.8 3.9×6.6 5.1×8.0 5.5×8.7 5.9×9.8 |
|
耐熱用 |
0.2 0.5 1.0 1.5 2.5 |
0.4 0.4 0.4 0.4 0.4 |
0.3 0.3 0.3 0.3 0.3 |
2.3×4.0 2.6×4.6 3.0×5.3 3.2×5.8 3.6×6.7 |
2.4×4.2 2.8×4.8 3.1×5.6 3.4×6.2 4.0×7.3 |
20℃時往復電阻值：
|
補償導線型號 |
線芯標稱截面（mm2） |
||||
|
0.2 |
0.5 |
1.0 |
1.5 |
2.5 |
|
|
SC或RC KCA KCB KX EX JX TX NC NX |
0.25 3.50 2.60 5.50 6.25 3.25 2.60 3.75 7.15 |
0.10 1.40 1.04 2.20 2.50 1.30 1.04 1.50 2.86 |
0.05 0.70 0.52 1.10 1.25 0.65 0.52 0.75 1.43 |
0.03 0.47 0.35 0.73 0.73 0.43 0.35 0.50 0.95 |
0.02 0.28 0.21 0.44 0.50 0.26 0.21 0.30 0.57 |
