RS485屏蔽雙絞電纜2*0.5
RS485屏蔽雙絞電纜2*0.5是嚴格按RS-485通訊協議規定設計銷售的產品。產品性能卓越，廣泛應用于復雜的工業自動化控制網絡及樓宇自控網絡
一、電纜型號：RS485 STP-120Ω雙絞線
二、執行標準：執行標準：企業標準
1、應用：
RS485屏蔽雙絞電纜2*0.5用于通訊音頻、廣播音響系統、儀表、電子設備及自動化設置、需防干擾線路屏蔽電線電纜。
RS485屏蔽雙絞電纜2*0.5用于供電系統******遠控抄表數據傳輸線，供水系統水表遠程數據傳輸信號線等
2、產品說明：
◆內導體使用多支退火裸銅絞合
◆聚氯乙烯絕緣
◆多芯芯線絞合成纜
◆外包鋁箔屏蔽
◆銅線編織屏蔽
◆聚氯乙烯護套
◆額定電壓Uo/U為300/300V
◆長期允許工作溫度應不超過70℃
RS485屏蔽雙絞電纜2X0.5 2X0.75 2X1.0 2X1.5
RS485屏蔽雙絞電纜在一般場合采用雙絞線就可，但在要求較高的環境下要采用帶屏蔽層的雙絞電纜。使用RS485通訊線時，對于特定的傳輸線路，主機(召測設備)到儀表的485口間的電纜長度與數據信號傳輸的波特率成反比；這個長度主要受信號的失真以及噪聲的影響所影響。理論上RS485通信電纜的傳輸距離能達到1200米，但實際應用中傳輸距離要小于1200米，具體長度受周圍的環境影響。
RS485通信電纜特點：RS-485通訊電纜特性阻抗為120歐姆，導體為2*24AWG多股絞合鍍錫銅絲，PE絕緣介質，由鋁箔/聚酯復合帶100%覆蓋+鍍錫銅絲90%覆蓋共2層屏蔽，附有獨立接地導線，工業灰色PVC外護套。

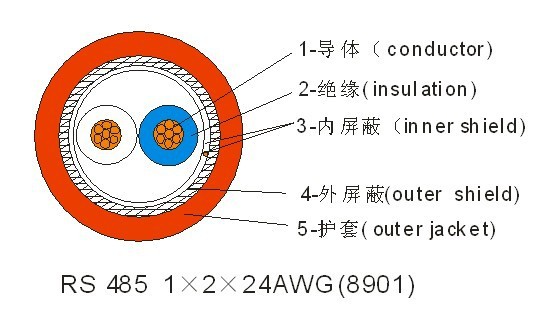

RS485通訊線結構:
1)導體: 多股絞合鍍錫銅網線, 每股7支, 每支導體線徑為0.30mm, 共四股導體，外徑: 0.91 +/- 0.03mm
2)絕緣:實芯PE絕緣, 外徑: 1.90 +/- 0.03mm
3)第一屏蔽:鋁箔屏蔽
4)引流線:多股絞合鍍錫銅網線, 每股7支, 每支導體線徑為0.30mm, 共一股, 外徑: 0.91 +/- 0.03mm
5)第二屏蔽:鋁鎂編織網屏蔽, 覆蓋率為55%
6)內護套：黑色PVC, OD: 8.0mm +/- 10%
經測試RS485通訊線***大的通信距離約為1219M，***大傳輸速率為10Mb/S，傳輸速率與傳輸距離成反比，在100Kb/S的傳輸速率下，才能達到***大的通信距離，如果需傳輸更長的距離，需要加485中繼***。RS485總線一般***大支持32個節點，如果使用特制的485芯片，可以達到128個或者256個節點，***大的可以支持到400個節點。
因RS485接口具有良好的抗噪聲干擾性，較長的傳輸距離和多站能力等上述優點就使其成為******的串行接口。因為RS485接口組成的半雙工網絡，一般只需二根連線，所以RS485接口均采用屏蔽雙絞線傳輸。
