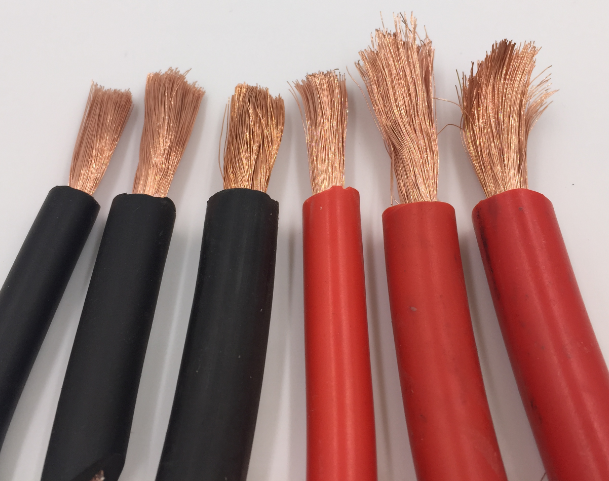

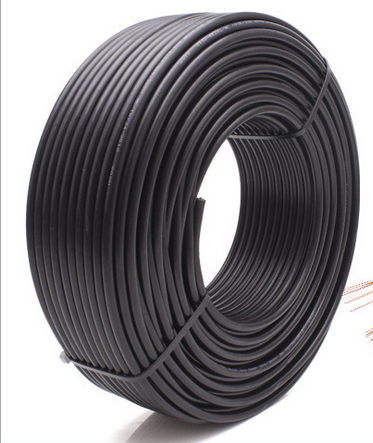

低煙無鹵電線電纜WDZN- BYJ(F)R-2.5mm2
一、輻照原理的說明：
輻照交聯就是利用電子加速器產生的高能量電子束流，轟擊絕緣層及護套，將高分子鏈打斷，被打斷的每一個斷點成為自由基。自由基不穩定，相互之間要重新組合，重新組合后原來的鏈狀分子結構變成三維網狀的分子結構而形成交聯。
二、 供應低煙無鹵電線電纜WDZN- BYJ(F)R-2.5mm2的特性
1、載流量大；輻照交聯電纜，經高能電子束輻照后，材料的分子結構從線性變成三維網狀分子結構，耐溫等級從非交聯的70℃提高到90℃、105℃、125℃、135℃、甚至150℃，比同規格的電纜的載流量提高15-50% 。
2、絕緣電阻大；由于輻照交聯電纜避免了采用氫氧化物作為阻燃劑，因此防止了交聯時出現的預交聯和因絕緣層吸收空氣中的水分而使絕緣電阻下降現象。從而保證了絕緣電阻值。
3、使用壽命長，過載能力強；由于輻照交聯后的聚烯烴材料的耐高溫等級高，老化溫度高，所以延長了電纜在使用過程中循環發熱的使用壽命。
4、環保，安全；由于電纜所采用的材料都是無鹵環保材料，所以電纜的燃燒特性符合環保要求。
5、產品質量溫度；傳統的溫水交聯電纜的質量受水溫度，劑制工藝，交聯添加劑等因素影響，質量不穩定，而輻照交聯電纜的質量取決于電子束的輻照劑量，輻照劑量是由計算機控制，少了人為的因素，所以質量穩定。
供應低煙無鹵電線電纜WDZN- BYJ(F)R-2.5mm2具有難以著火并具有阻止或延緩火焰蔓延的能力，過載力強，而且一旦著火，他具有無鹵，低煙，無毒，無腐蝕等特性，適用于如高層建筑，賓館，醫院，地鐵，核電站，隧道，發電廠，礦石，石油，化工等。
本產品適用于交流額定電壓450／750V及以下有阻燃要求的控制、監控回路及保護線路等場合，作控制連接線。
一、銷售執行標準 采用企業標準。
二、使用條件： 1、額定電壓U0／U為450／750V；
2、電纜導體的長期允許工作溫度為90℃；
3、電纜的敷設溫度不低于0℃，無鎧裝層的電纜允許彎曲半徑應不小于電纜外徑的6倍；有鎧裝結構的電纜，應不小于電纜外徑的12倍。
4、適用于有阻燃要求的場合。
|
阻燃等級 |
供火溫度 | 供火時間 | 成束敷設電纜的非金屬材料體積 | 碳化高度 | 自息時間 |
| A | ≥815℃ | 40min | ≥7升/米|m | ≤2.5米 | ≤1h |
| B | ≥815℃ | 40min | ≥3.5升/米|m | ≤2.5米 | ≤1h |
| C | ≥815℃ | 20min | ≥1.5升/米|m | ≤2.5米 | ≤1h |
|
D |
≥815℃ | 20min | ≥0.5升/米|m | ≤2.5米 | ≤1h |
四、產品結構 五、輻照交聯低煙無鹵電纜表示方法 1、 輻照交聯低煙無鹵電纜的燃燒特性代號和電纜型號兩部分組成。
| 名稱 | 代號 |
| 阻燃A級 | ZA |
| 阻燃B級 | ZB |
| 阻燃C級 | ZC |
| 阻燃D級 | ZD |
| 耐火 | N |
| 低鹵低煙 | WD |
| 名稱 | 代號 |
| 電力 | 省略 |
| 控制 | K |
| 布線 | B |
| 名稱 | 代號 |
| 銅導體 | 省略 |
| 輻照交聯聚乙烯絕緣 | YJ（F） |
| 聚烯烴護套 | Y或E |
2、 輻照低煙無鹵電線電纜的允許工作溫度可以為90℃、105℃、125℃、135℃等。表示時在型號后面加上溫度等級105℃、125℃、135℃。90℃可以省略。 3、 產品用型號、額定電壓、芯數、標稱截面和本標準號表示。 六、電纜的型號及名稱。
| 型號 | 名稱 | 阻燃級別 | 芯數 | 截面m㎡ | 額定電壓V |
| WDZ-BYJ(F) | 輻照交聯聚乙烯絕緣低煙無鹵阻燃電線電纜 | A、B、C、D | 1 | 1-400 | 450/750 |
| WDZ-BYJ(F)R | 輻照交聯聚乙烯絕緣低煙無鹵阻燃軟電纜 | A、B、C、D | 1 | 1-70 | 450/750 |
| WDZN- BYJ(F) | 輻照交聯聚乙烯絕緣低煙無鹵阻燃耐火電線電纜 | A、B、C、D | 1 | 1-400 | 450/750 |
| WDZN- BYJ(F)R | 輻照交聯聚乙烯絕緣低煙無鹵阻燃耐火軟電纜 | A、B、C、D | 1 | 1-10 | 450/750 |
| WDZ-KYJ(F)Y (WDZ-KYJ(F)E) | 輻照交聯聚乙烯絕緣聚烯烴護套低煙無鹵阻燃控制電纜 | A、B、C、D | 2-61 | 1-70 | 450/750 |
| WDZ-KYJ(F)Y22（WDZ—KYJ(F)E22） | 輻照交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套耐火低煙無鹵阻燃控制電纜 | A、B、C、D | 2-61 | 1-10 | 450/750 |
| WDZN-KYJ(F)Y (WDZN-KYJ(F)E) | 輻照交聯聚乙烯絕緣聚烯烴護套低煙無鹵阻燃耐火控制電纜 | A、B、C、D | 2-61 | 1-10 | 450/750 |
| WDZN-YJ(F)Y22(WDZN-YJ(F)E22) | 輻照交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套低煙無鹵阻燃耐火控制電纜 | A、B、C、D | 2-61 | 1-10 | 450/750 |
| WDZ-YJ(F)Y （WDZ-YJ(F)E） | 輻照交聯聚乙烯絕緣聚烯烴護套低煙無鹵阻燃電力電纜 | A、B、C、D | 1-5 | 1.5-800 | 600/1000 |
| WDZ-YJ(F)Y22（WDZ-YJ(F)E22） | 輻照交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套低煙無鹵阻燃電力電纜 | A、B、C、D | 1-5 | 1.5-400 | 600/1000 |
| WDZN-YJ(F)Y (WDZN-YJ(F)E) | 輻照交聯聚乙烯絕緣聚烯烴護套低煙無鹵阻燃耐火電力電纜 | A、B、C、D | 1-5 | 1.5-800 | 600/1000 |
| WDZN-YJ(F)Y22(WDZN-YJ(F)E22) | 輻照交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套低煙無鹵阻燃耐火電力電纜 | A、B、C、D | 1-5 | 1.5-400 | 600/1000 |
