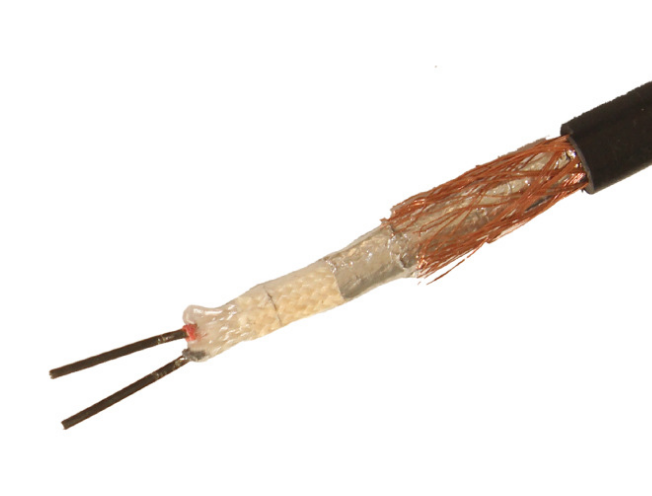

KX屏蔽補償導線KX-FPV-105-2*1.0
產品名稱：KX屏蔽補償導線KX-FPV-105-2*1.0
KX屏蔽補償導線KX-FPV-105-2*1.0用途：KX屏蔽補償導線KX-FPV-105-2*1.0是在一定溫度范圍內（包括高溫、常溫）具有與匹配的熱電動勢的標稱值相同的一對帶有絕緣層的導線，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差。KX-FPV-105屏蔽KX補償導線適用于分度號為S、K、E、T、J、N型各種熱電偶與溫度顯示儀表之間的電氣連接，以提高測量精度。
KX屏蔽補償導線KX-FPV-105-2*1.0使用條件：
(1) 工作溫度：耐熱用：較高200℃和260℃兩種；
一般用：較高70℃和105℃兩種。
(2) 較低環境溫度：氟塑料絕緣和護套電纜：固定敷設-60℃，非固定敷設-20℃；
聚氯乙烯絕緣和護套電纜：固定敷設-40℃，非固定敷設-15℃。
(3) ***小彎曲半徑：聚氯乙烯絕緣和護套電纜非鎧裝電纜不小于電纜外徑的6倍，氟塑料絕緣和護套非鎧裝電纜不小于電纜外徑的10倍，鎧裝電纜不小于電纜外徑的12倍。
3、產品品種、規格、結構型式
(1) KX屏蔽補償導線KX-FPV-105-2*1.0產品品種及型號：見表1
|
產品名稱 |
型 號 |
配用熱電偶 |
熱電偶分度號 |
|
銅-銅鎳補償型導線（電纜） |
SC |
鉑銠10-鉑熱電偶 鉑銠13-鉑熱電偶 |
S |
|
鐵-銅鎳補償型導線（電纜） 銅-銅鎳補償型導線（電纜） |
KCA KCB |
鎳鉻-鎳硅熱電偶 |
K |
|
鎳鉻-鎳硅延長型導線（電纜） |
KX |
鎳鉻-鎳硅熱電偶 |
K |
|
鐵-銅鎳補償型導線（電纜） 鎳鉻硅-鎳硅延長型導線（電纜） |
NC NX |
鎳鉻硅-鎳硅熱電偶 |
N |
|
鎳鉻-銅鎳延長型導線（電纜） |
EX |
鎳鉻-銅鎳熱電偶 |
E |
|
鐵-銅鎳延長型導線（電纜） |
JX |
鐵-銅鎳熱電偶 |
J |
|
銅-銅鎳延長型導線（電纜） |
TX |
銅-康銅鎳電偶 |
T |
(2) 產品規格：見表2
|
名 稱 |
導體標稱截面mm2 |
導體結構 mm |
|
||
|
補償導線 |
補償電纜 |
A |
B |
|
|
|
線芯對數 |
1 |
二線組：1～24對 三線組：1～19對 |
0.5 |
1/Φ0.80 |
7/Φ0.30 |
|
1.0 |
1/Φ1.13 |
7/Φ0.43 |
|||
|
1.5 |
1/Φ1.37 |
7/Φ0.52 |
|||
|
2.5 |
1/Φ1.76 |
19/Φ0.41 |
|||
注：① 補償導線規格為：2*導體標稱截面，補償電纜規格為：芯數*2*導體標稱截面，推薦的線對
為：1、2、3、4、5、6、7、8、9、10、12、14、16、19、24等。
② 根據用戶的要求可提供阻燃型、耐火型、低煙低鹵型、低煙無鹵型補償電纜以及耐熱硅橡膠絕緣和護套補償電纜。訂貨時需注明即可。
4、KX-FPV-105屏蔽KX補償導線技術要求
(1) 補償導線及補償電纜合金導體和絕緣層顏色：見表3
|
產品型號 |
補償導線及電纜線芯 |
絕緣層著色 |
配用熱電偶 分度號 |
||
|
正極 |
負極 |
正極 |
負極 |
||
|
SC |
銅 |
銅鎳0.6 |
紅 |
綠 |
S(鉑銠10-鉑) R(鉑銠13-鉑) |
|
KCA |
鐵 |
銅鎳22 |
紅 |
藍 |
K(鎳鉻-鎳硅) |
|
KCB |
銅 |
銅鎳40 |
紅 |
藍 |
|
|
KX |
鎳鉻10 |
鎳硅 |
紅 |
黑 |
|
|
EX |
鎳鉻10 |
銅鎳45 |
紅 |
棕 |
E(鎳鉻-銅鎳) |
|
JX |
鐵 |
銅鎳45 |
紅 |
紫 |
J(鐵-銅鎳) |
|
TX |
銅 |
銅鎳45 |
紅 |
白 |
T(銅-銅鎳 |
|
NC |
鐵 |
銅鎳18 |
紅 |
灰 |
N(鎳鉻硅-鎳硅) |
|
NX |
鎳鉻硅 |
鎳硅 |
紅 |
灰 |
補償導線及補償電纜使用分類、等級標志及護套著色：見表4
|
使用分類 |
標志代號 |
允差等級及標志 |
護套著色 |
|||
|
普通級 |
精密級 |
普通級 |
精密級 |
本安型 |
||
|
一般用 |
G |
省 |
S |
黑色 |
灰色 |
藍色 |
|
耐熱用 |
H |
黑色 |
灰色 |
藍色 |
