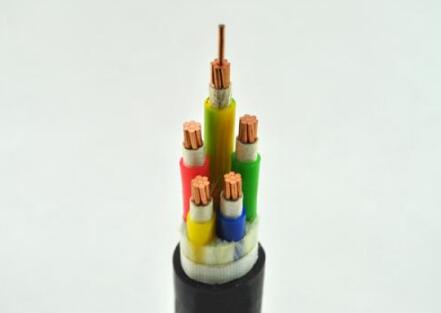

耐火控制電纜具有較高的耐火能力，能經受火焰直接燃燒且在一定時間內不發生短路或斷路故障，在火災發生時，有利于滅火及減少損失。適用于各種火災危險性較大，消防重要性較高的場所中的電器裝置及控制系統。
耐火控制電纜產品標準：
耐火控制電纜使用特性：
• 交流額定電壓： UO/U450/750V
• 電纜長期允許工作溫度： -25 ℃ ~+105 ℃及 -60 ℃ ~+200 ℃兩種 .
• 耐火特性 : 符合 GB12666.6-90 規定 :
A 類 : 火焰溫度 950 ℃ -1000 ℃ B 類 : 火焰溫度 750 ℃ -800 ℃
燃燒時間 90min 燃燒時間 :90min
附加電壓 500V 電流 3A 附加電壓 500V 電流 3A
• 阻燃特性 : 符合 GB12666.5-90 試驗 A 類
•
• 電纜允許小彎曲半徑 : 非鎧裝不低于電纜外徑 12 倍型號 :
|
主要材料 |
聚氯乙烯J緣 聚氯乙烯護套 |
低煙低鹵J緣低煙無鹵護套 |
氟塑料J緣 低煙低鹵護套 |
氟塑料J緣 低煙無鹵護套 |
氟塑料J緣 氟塑料護套 |
|
單股導體無屏蔽 |
NH-KVV |
NH-KV D Y D |
NH-KFV D |
NH-KFY D |
NH-KFF |
|
單股導體銅絲屏蔽 |
NH-KVVP |
NH-KV D Y D P |
NH-KFV D P |
NH-KFY D P |
NH-KFFP |
|
單股導體銅帶屏蔽 |
NH-KVVP 2 |
NH-KV D Y D P 2 |
NH-KFV D P 2 |
NH-KFY D P 2 |
NH-KFFP 2 |
|
軟導體無屏蔽 |
NH-KVVR |
NH-KV D Y D R |
NH-KFV D R |
NH-KFY D R |
NH-KFFR |
|
軟導體銅絲屏蔽 |
NH-KVVRP |
NH-KV D Y D RP |
NH-KFV D RP |
NH-KFY D RP |
NH-KFFRP |
|
鋼帶鎧裝無屏蔽 |
NH-KVV 22 |
NH-KV D Y D-22 |
NH-KFV D-22 |
NH-KFY D-22 |
NH-KFF 22 |
注：聚氯乙烯采用 105 ℃阻燃料其J緣結構采用來耐火復合J緣結構。
規格：
|
截面 |
0.5 |
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
15mm 2 及以下 |
2.5mm 2 以上 |
||
|
A 類 |
1/0.80 |
1/1.13 |
1/1.13 |
1/1.38 |
1/1.78 |
1/2.25 |
1/2.76 |
聚氯乙烯護 |
氟塑料護套 |
聚氯乙烯護 |
氟塑料護套 |
|
B 類 |
19/0.1 |
19/0.2 |
19/0.2 |
19/0.3 |
19/0.3 |
49/0.3 |
49/0.3 |
2-61 芯 |
2-37 芯 |
4-27 芯 |
4-14 芯 |
技術指標：
|
性能能項目 |
技術指標 |
||||||||
|
導體直流電阻 ≤ （20 ℃ ） |
Ω /km |
標稱截面 |
0.5 |
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
|
A 類 |
36.0 |
24.5 |
18.1 |
12.1 |
7.41 |
4.61 |
3.08 |
||
|
B 類 |
39.0 |
26.0 |
19.5 |
13.3 |
7.98 |
4.95 |
3.30 |
||
|
試驗電壓 |
V/5min |
3000 不擊穿 |
|||||||
|
J緣電阻 |
M Ω . km |
≥ 1000 |
|||||||
|
耐火特性 |
通過 A 類、 B 類 （ 按 GB12666.5-90 試驗 ） |
||||||||
|
阻燃特性 |
通過 A 類 （ 按 GB12666.5-90 試驗 |
||||||||
