1、額定電壓U0/U為300/500V；電纜導體的長期工作溫度：聚氯乙烯J緣為70℃、105℃兩種，聚乙烯J緣為70℃，交聯聚乙烯J緣為90℃(J緣交聯類型可分為硅烷交聯和輻照交聯)。敷設電纜時的環境溫度不低于0℃。電纜允許在環境溫度-40～50℃，相對濕度不大于80%時作固定敷設或移動使用。
2、敷設安裝電纜時的小彎曲半徑：無鎧裝層的電纜，應不小于電纜外徑的6倍，有鎧裝結構的電纜，應不小于電纜外徑的12倍，有屏蔽層結構的軟電纜，應不小于電纜外徑的10倍。
3、銷售范圍：
|
型 號
|
標 稱 截 面
|
對 數
|
|
DJYVP,DJYVP2,DJYVP3,DJYVPV,DJYP2V,DJYP3V,
DJYPVP,DJYP2VP2,DJYP3VP3,DJYVPR,DJYVP2R, DJYVP3R,DJYPVR,DJYP2VR,DJYP3VR,DJYPVPR, DJYP2VP2R,DJYP3VP3R |
0.50,0.75,1.0,1.5,2.5
|
1-24
|
|
DJYVP22,DJYVP2-22,DJYVP3-22,DJYPVP22,
DJYVP2VP2-22,DJYVP3VP3-22 |
0.50,0.75,1.0,1.5,2.5
|
4-37
|
4.電纜型號、M稱及使用范圍：
|
型 號
|
M 稱
|
使 用 范 圍
|
|
DJYVP
DJYVP2 |
聚乙烯J緣對絞組銅線編織總屏蔽聚氯乙烯護套計算機電纜
聚乙烯J緣對絞組銅帶總屏蔽聚氯乙烯護套計算機電纜 |
固定敷設在室內、電纜溝或管道內
|
|
DJYVP3
DJYPV |
聚乙烯J緣對絞組鋁塑復合帶總屏蔽聚氯乙烯護套計算機電纜
聚乙烯J緣對絞組銅線編織分屏蔽聚氯乙烯護套計算機電纜 |
|
|
DJYP2V
DJYP3V |
聚乙烯J緣對絞組銅帶分屏蔽聚氯乙烯護套計算機電纜
聚乙烯J緣對絞組鋁塑復合帶分屏蔽聚氯乙烯護套計算機電纜 |
|
|

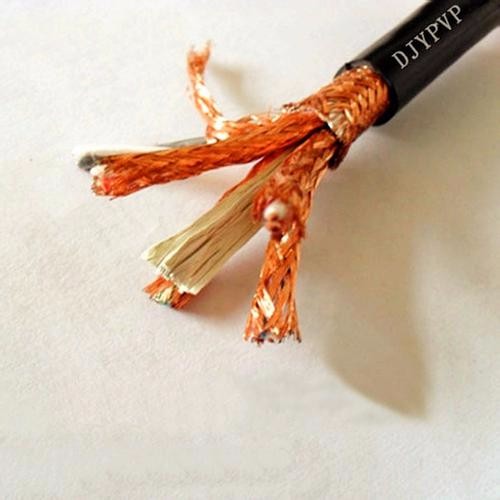

DJYPVP
DJYP2VP2 |
聚乙烯J緣對絞組銅絲編織分屏及總屏蔽聚氯乙烯護套計算機電纜
聚乙烯J緣對絞組銅帶分屏及總屏蔽聚氯乙烯護套計算機電纜 |
|
|
DJYP3VP3
|
聚乙烯J緣對絞組鋁塑復合帶分屏蔽及總屏蔽聚氯乙烯護套計算機電纜
|
|
|
DJYVPR
|
聚乙烯J緣對絞組銅絲編織總屏蔽聚氯乙烯護套計算機軟電纜
|
適用于需要頻繁移動或柔軟的場合
|
|
DJYVP2R
DJYVP3R |
聚乙烯J緣對絞組銅帶總屏蔽聚氯乙烯護套計算機軟電纜
聚乙烯J緣對絞組鋁塑復合帶總屏蔽聚氯乙烯護套計算機軟電纜 |
|
|
DJYPVR
DJYP2VR |
聚乙烯J緣對絞組銅線編織分屏蔽聚氯乙烯護套計算機軟電纜
聚乙烯J緣對絞組銅帶分屏蔽聚氯乙烯護套計算機軟電纜 |
|
|
DJYVP3R
|
聚乙烯J緣對絞組鋁塑復合帶分屏蔽聚氯乙烯護套計算機軟電纜
|
|
|
DJYPVPR
|
聚乙烯J緣對絞組銅線編織分屏蔽及總屏蔽聚氯乙烯護套計算機軟電纜
|
|
|
DJYP2VP2R
DJYP3VP3R |
聚乙烯J緣對絞組銅帶分屏蔽及總屏蔽聚氯乙烯護套計算機軟電纜
聚乙烯J緣對絞組鋁塑復合帶分屏蔽及總屏蔽聚氯乙烯護套計算機軟電纜 |
|
|
DJYVP22
DJYVP2-22 |
聚乙烯J緣對絞組銅線編織總屏蔽鋼帶鎧裝聚氯乙烯護套計算機電纜
聚乙烯J緣對絞組銅帶總屏蔽鋼帶鎧裝聚氯乙烯護套計算機電纜 |
直埋敷設
|
|
DJYVP3-22
DJYPVP22 |
聚乙烯J緣對絞組鋁塑復合帶總屏蔽鋼帶鎧裝聚氯乙烯護套計算機電纜
聚乙烯J緣對絞組銅線編織分屏蔽總屏蔽鋼帶鎧裝聚氯乙烯護套計算機電纜 |
|
|
DJYVP2VP2-22
DJYVP3VP3-22 |
聚乙烯J緣對絞組銅帶分屏蔽總屏蔽鋼帶鎧裝聚氯乙烯護套計算機電纜
聚乙烯J緣對絞組鋁塑復合帶分屏蔽總屏蔽鋼帶鎧裝聚氯乙烯護套計算機電纜 |
5.使用特性和運行敷設條件：
(１)產品額定電壓(U0/U)：300/500v;
(２)長期工作溫度為70℃；
(３)敷設時環境溫度不低于：固定敷設溫度-40℃，非固定敷設-15℃；
(４)***小彎曲半徑：無鎧裝層應不小于電纜外徑的6倍，帶鎧裝層的電纜應不小于電纜外徑的12倍。
(５)產品性能：
|
標稱截面(mm2)
|
0.50
|
0.75
|
1
|
1.5
|
2.5
|
|
J緣厚度
|
0.6
|
0.6
|
0.7
|
0.7
|
0.7
|
|
火花試驗電壓(V)
|
6000
|
6000
|
6000
|
6000
|
6000
|
|
工頻交流試驗電壓(V)
|
2000
|
2000
|
2000
|
2000
|
2000
|
|
在20℃時用直流500V電壓試驗穩定充電1min后，J緣電阻應不小于2500MΩ.km。各對絞屏蔽之間以及絞屏蔽與總屏蔽之間應不斷路。
|
|||||
