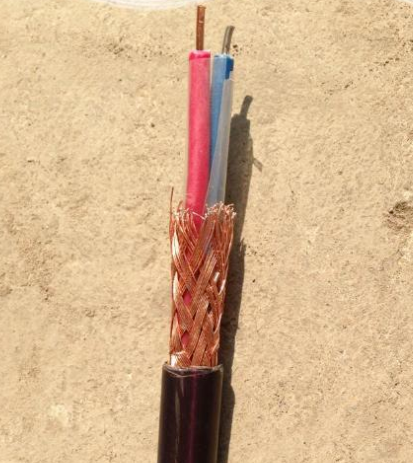

高溫補償導線KC-AHFF2*1.0適用于石油、化工等部門具有爆炸危險的環境及防爆放心性能要求較高的場合，用以延伸防爆熱電偶與防爆自動化測溫儀表間的連接，構成本質放心防爆測溫系統。
高溫補償導線KC-AHFF2*1.0產品標準：
高溫補償導線KC-AHFF2*1.0執行標準：GB/T4989-94及企業標準等效采用IEC 584-3（89））
耐熱等：-65℃~+200℃或-65℃~+260℃兩種
普通：-40℃~+70℃或-40℃~+105℃兩種
補償導線代號及含義
|
項目 |
代號 |
代號含義 |
|
項目 |
代號 |
代號含義 |
|
型號 |
SC |
配用S分度號熱電偶補償型補償導線 |
|
耐熱等 |
70 |
高使用溫度為70℃ |
|
RC |
配用R分度號熱電偶補償型補償導線 |
105 |
高使用溫度為105℃ |
|||
|
NC |
配用N分度號熱電偶補償型補償導線 |
200 |
高使用溫度為200℃ |
|||
|
NX |
配用N分度號熱電偶延長型補償導線 |
275 |
高使用溫度為275℃ |
|||
|
KCA |
配用N分度號熱電偶補償型補償導線 |
|
J緣材料 |
V |
聚氯乙烯PVC |
|
|
KX |
配用K分度號熱電偶延長型補償導線 |
|
Y |
聚乙烯PE |
||
|
EX |
配用E分度號熱電偶延長型補償導線 |
|
B |
聚丙烯PP |
||
|
JX |
配用J分度號熱電偶延長型補償導線 |
|
F4 |
聚四氟乙烯 |
||
|
TX |
配用T分度號熱電偶延長型補償導線 |
|
F46 |
聚全氟乙丙烯FEP |
||
|
系列代號 |
ZR |
阻燃電纜 |
|
護套材料 |
V |
聚氯乙烯PVC |
|
ia |
本安電纜 |
|
B |
聚丙烯PP |
||
|
使用分類 |
G |
一般用 |
|
F4 |
聚四氟乙烯 |
|
|
H |
耐熱用 |
|
F46 |
聚全氟乙丙烯FEP |
||
|
精度等 |
S |
準確度 |
|
屏蔽材料 |
/ |
無屏蔽可省略 |
|
/ |
普通 |
|
P |
鍍錫銅線 |
||
|
|
PL |
鋁塑復合帶 |
||||
|
|
P2 |
銅塑復合帶或銅帶 |
||||
|
規格 |
- |
2×導體截面積 |
|
導體材料 |
/ |
單股導體可省略 |
|
|
R |
多股絞合導體 |
|
型號 |
線芯材料 |
線芯形式 |
標稱截面mm>2, , |
導體結構根/直徑mm |
成品電纜外徑參數（mm） |
|
KC-HFF |
補償導線合金絲 |
單股線芯 |
0.2 |
1/0.52 |
1.6×2.4 |
|
多股線芯 |
0.2 |
7/0.2 |
1.7×2.6 |
