一、產品特點及用途

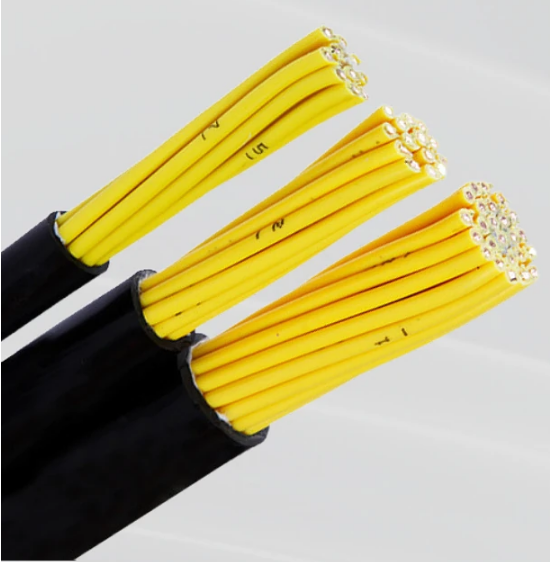

WDZA-KYJY低煙無鹵控制電纜適用于交流額定電壓450/750V及以下控制、監控回路及保護線路等場合。該產品克服了傳統阻燃控纜的缺點，極大的便利了救火和人員疏散工作，避免了鹵酸氣體對儀器和設備的腐蝕，成為傳統阻燃控制電纜的換代型產品，WDZA-KYJY低煙無鹵控制電纜主要有以下五個特點：
1、電纜燃燒時鹵化氫氣體釋放量低；
2、電纜燃燒時發煙量少，透光率高；
3、電纜線芯長期工作溫度可達90℃，延長了電纜使用壽命；
4、絕緣線芯采用數字編碼，便于安裝、調試、維修；
5、采用筒式放線，可銷售長達3KM以上的整根電纜。
二、WDZA-KYJY低煙無鹵控制電纜產品執行標準：GB9330-88
三、使用特性
1、額定電壓U0/U為450/750V；
2、電纜導體的長期允許工作溫度為90℃；
3、電纜的敷設溫度應不低于0℃，推薦允許彎曲半徑：無鎧裝層電纜應不小于電纜外徑的6倍；有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍；有屏蔽結構的軟電纜應不小于電纜外徑的6倍。
四、基本型號及名稱
型 號
名 稱
WDZA-KYJY
銅芯交聯聚乙烯絕緣聚烯烴護套無鹵低煙A（B、C）類阻燃控制電纜
WDZB-KYJY
WDZC-KYJY
WDZA-KYJYP
銅芯交聯聚乙烯絕緣銅絲屏蔽聚烯烴護套無鹵低煙A（B、C）類阻燃控制電纜
WDZB-KYJYP
WDZC-KYJYP
WDZA-KYJYP2
銅芯交聯聚乙烯絕緣銅帶屏蔽聚烯烴護套無鹵低煙A（B、C）類阻燃控制電纜
WDZB-KYJYP2
WDZC-KYJYP2
WDZA-KYJYP3
銅芯交聯聚乙烯絕緣鋁塑復合帶屏蔽聚烯烴護套無鹵低煙A（B、C）類阻燃控制電纜
WDZB-KYJYP3
WDZC-KYJYP3
WDZA-KYJYP2-23
銅芯交聯聚乙烯絕緣銅帶屏蔽鋼帶鎧裝聚烯烴護套無鹵低煙A（B、C）類阻燃控制電纜
WDZB-KYJYP2-23
WDZC-KYJYP2-23
五、主要技術指標
導體直流電阻
標稱截面mm2
0.75
1
1.5
2.5
4
6
10
20℃時導體直流電阻≤Ω/KM
24.5
18.1
12.1
7.41
4.61
3.08
1.83
1、 絕緣電阻：90℃時絕緣體積電阻率≥1012Ω·CM；90℃時絕緣電阻常數ki≥3.67MΩ·KM；
2、 電纜經受3.5KV交流電壓試驗，5min不發生擊穿；
3、 按IEC754標準試驗，PH值≥4.3；
4、 按IEC1034標準試驗，透光率≥60%；
5、 電纜通過GB/T18380-2001規定的阻燃試驗。
六、產品規格
型號
額定電壓kv
標稱截面mm2
0.75
1
1.5
2.5
4
6
10
芯數
WDZA-KYJY
0.6/1
2--61
2--14
2--10
WDZB-KYJY
WDZC-KYJY
WDZA-KYJYP2
4--14
4--10
WDZB-KYJYP2
WDZC-KYJYP2
WDZA-KYJYP23
6--61
4--14
4--10
WDZB-KYJYP23
WDZC-KYJYP23
WDZA-KYJYP2-23
WDZB-KYJYP2-23
WDZC-KYJYP2-23
WDZA-KYJYP3-23
WDZB-KYJYP3-23
WDZC-KYJYP3-23
