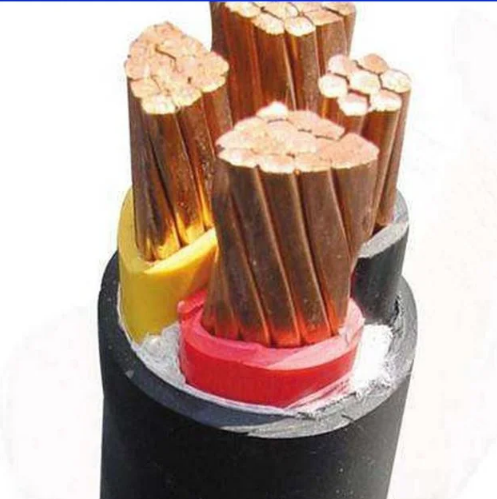

WDZN-YJY22低煙無鹵耐火鎧裝電纜適用于額定電壓0.6/1KV及以下的電力線路中作輸送電能用。
一、WDZN-YJY22低煙無鹵耐火鎧裝電纜執行標準:企業標準
二、WDZN-YJY22低煙無鹵耐火鎧裝電纜的說明
WDZN-YJY22低煙無鹵耐火鎧裝電纜具有難以著火并具有阻止或延緩火焰蔓延的能力，而且，一旦著火，它具有無鹵、低煙、無毒、無腐蝕等特性，WDZN-YJY22低煙無鹵耐火鎧裝電纜適用于如高層建筑、賓館、醫院、地鐵、核電站、隧道、發電廠、礦山、石油、化工等。 除滿足低煙無鹵阻燃電纜的特性外，WDZN-YJY22低煙無鹵耐火鎧裝電纜還能在火災條件下滿足線路供電的能力。主要用于火災報警、消防設備、排煙設備、以及緊急通道運輸、照明等應急設施的供電線路中需要耐火的場合。
（1）、低煙無鹵電纜的阻燃等
根據GB/T18380.3-2002規定的試驗條件,低煙無鹵電纜的阻燃等分為A、B、C、D四個等
|
阻燃等
|
供火溫度
|
供火時間
|
成束敷設電纜的非金屬材料體積
|
炭化高度
|
自熄時間
|
|
A
|
≥815℃
|
40min
|
≥7升/米
|
≤2.5米
|
≤1h
|
|
B
|
≥815℃
|
40min
|
≥3.5升/米
|
≤2.5米
|
≤1h
|
|
C
|
≥815℃
|
20min
|
≥1.5升/米
|
≤2.5米
|
≤1h
|
|
D
|
≥815℃
|
20min
|
≥0.5升/米
|
≤2.5米
|
≤1h
|
1、低煙無鹵電纜的型號由燃燒特性代號和電纜型號兩部分組成
|
燃燒特性代號
|
用途代號
|
材料代號
|
例如：
額定電壓600/1000V交聯聚乙烯J緣聚稀烴護套阻燃B類低煙無鹵電纜，3芯，240mm2 ，表示為WDZB-YJY 600/1000V 3*240 Q/TEC16. 05-2005
額定電壓600/1000V 交聯聚乙烯J緣聚稀烴護套阻燃B類耐火低煙無鹵電纜，3芯，240mm2，表示為 WDZBN-YJY 600/1000V 3*240 Q/TEC16. 05-2005
額定電壓450/750V交聯聚乙烯J緣聚稀烴護套阻燃B類低煙無鹵控制電纜，7芯，1.5mm2，表示為WDZB-KYJY 450/750V 7*1.5 Q/TEC16. 05-2005
|
型 號
|
M 稱
|
阻燃別
|
芯數
|
截面 mm2
|
額定電壓 v
|
|
WDZ-KYJY
（WDZ-KYJE） |
交聯聚乙烯J緣聚烯烴護套低煙無鹵控制電纜
|
A、B、C、D
|
2-61
|
1-10
|
450/750
|
|
WDZ-KYJY22
（WDZ-KYJE22） |
交聯聚乙烯J緣鋼帶鎧裝聚烯烴護套阻燃低煙無鹵控制電纜
|
A、B、C、D
|
2-61
|
1-10
|
450/750
|
|
WDZ-KYJYP2
（WDZ-KYJEP2） |
交聯聚乙烯銅帶屏蔽聚烯烴護套阻燃低煙無鹵控制電纜
|
A、B、C、D
|
2-61
|
1-10
|
450/750
|
|
WDZ-KYJYP2-22
（WDZ-KYJEP2-22） |
交聯聚乙烯J緣銅帶屏蔽鋼帶鎧裝聚烯烴護套阻燃低煙無鹵控制電纜
|
A、B、C、D
|
2-61
|
1-10
|
450/750
|
|
WDZN-KYJY
（WDZN-KYJE） |
交聯聚乙烯J緣聚烯烴護套阻燃耐火低煙無鹵控制電纜
|
A、B、C、D
|
2-61
|
1-10
|
450/750
|
|
WDZN-KYJY22
（WDZN-KYJE22） |
交聯聚乙烯J緣鋼帶鎧裝聚烯烴護套阻燃耐火低煙無鹵控制電纜
|
A、B、C、D
|
2-61
|
1-10
|
450/750
|
|
WDZN-KYJYP2
（WDZN-KYJEP2） |
交聯聚乙烯J緣銅帶屏蔽烯烴護套耐火低煙無鹵控制電纜
|
A、B、C、D
|
2-61
|
1-10
|
450/750
|
|
WDZN-KYJYP2-22
（WDZN-KYJEP2-22） |
交聯聚乙烯J緣銅帶屏蔽鋼帶鎧裝聚烯烴護套耐火低煙無鹵控制電纜
|
A、B、C、D
|
2-61
|
1-10
|
450/750
|
|
WDZ-YJY
（WDZ-YJE） |
交聯聚乙烯J緣聚烯烴護套低煙無鹵電力電纜
|
A、B、C、D
|
1-5
|
1.5-800
|
600/1000
|
|
WDZ-YJY22
（WDZ-YJE22） |
交聯聚乙烯J緣鋼帶鎧裝聚烯烴護套低煙無鹵電力電纜
|
A、B、C、D
|
1-5
|
1.5-400
|
600/1000
|
|
WDZN-YJY
（WDZN-YJE） |
交聯聚乙烯J緣聚烯烴護套阻燃耐火低煙無鹵電力電纜
|
A、B、C、D
|
1-5
|
1.5-800
|
600/1000
|
|
WDZN-YJY22
（WDZN-YJE22） |
交聯聚乙烯J緣鋼帶鎧裝聚烯烴護套耐火低煙無鹵電力電纜
|
A、B、C、D
|
1-5
|
1.5-400
|
600/1000
|
（2）電纜長期允許工作溫度不超過90℃
（3）安裝時環境溫度不宜低于0℃。
（4）電纜安裝時的小彎曲半徑:
a、低煙無鹵阻燃、耐火控制電纜：無鎧裝層的電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。
b、低煙無鹵阻燃、耐火電力電纜的小彎曲半徑見表3
|
項目
|
單芯電纜
|
多芯電纜
|
||
|
無鎧裝
|
有鎧裝
|
無鎧裝
|
有鎧裝
|
|
|
安裝時小彎曲半徑
|
20D
|
15D
|
15D
|
12D
|
5、多芯電纜中性線導體標稱截面見表4
表4
|
主J緣線芯導體標稱截面/mm2
|
中性線導體標稱截面/mm2
|
|
|
3+1、3+2、4+1芯
|
等4、5芯
|
|
|
4
|
2.5
|
4
|
|
6
|
4
|
6
|
|
10
|
6
|
10
|
|
16
|
10
|
16
|
|
25
|
16
|
25
|
|
35
|
16
|
35
|
|
50
|
25
|
50
|
|
70
|
35
|
70
|
|
95
|
50
|
95
|
|
120
|
70
|
120
|
|
150
|
70
|
150
|
|
185
|
95
|
185
|
|
240
|
120
|
240
|
|
300
|
150
|
300
|
|
400
|
185
|
400
|
6、單芯電纜導電線芯為圓形，16mm2及以上者可以緊壓。多芯電纜線芯截面為35mm2及以下者，其線芯應為圓形，線芯截面在50mm2及以上者為扇形、瓦形或半圓形。四芯電纜中D4芯（中性線芯）可為圓形或扇形。五芯電纜中性線可為圓形或瓦型6mm2及以下者允許由單根導體構成，10mm2及以上者由多根單線組成。成型導體（扇形、瓦形或半圓形）應當緊壓。
六、主要性能
1、低煙無鹵阻燃型
1）、阻燃性能應能通過GB18380的成束電纜燃燒試驗,試驗后電纜燒焦或受影響部分達到的高度應不超過火焰作用點以上2.5m.或單根垂直燃燒試驗. 2）、鹵酸氣體釋放量試驗應能通過GB/T17650.1-1998鹵酸氣體總量的測定∠5mg/g以及GB/T17650.2-19981用測量PH值和電導率來測定氣體的酸度 （1L水中PH≥4.3 電導率值應不超過10us/mm）
3）、煙密度試驗應能通過GB/T17651.2-1998電纜或光纜在特定條件下燃燒的煙密度測定（透光率的小值≥60%）
4）、導體直流電阻符合GB/T3956的規定
5）、工頻耐壓試驗：電力電纜應經受3500V、5min不擊穿。控制電纜應經受3000V，5min不擊穿。
6）、應經受-15℃的低溫卷繞試驗或低溫沖擊試驗.試驗后試樣表面應無目力可見的裂紋.
2、低煙無鹵耐火型
除滿足阻燃低煙無鹵型的性能以外，其耐火試驗應能通過GB/T19216-2003在火焰條件下或光纜的線路完整性實驗中的規定，在750℃ 90min燃燒，2A熔絲不熔斷。
七、電纜的規格及參考數據見表5-12
WDZ-KYJY22 交聯聚乙烯J緣鋼帶鎧裝聚烯烴護套阻燃低煙無鹵控制電纜表WDZN-KYJY22 交聯聚乙烯J緣鋼帶鎧裝聚烯烴護套阻燃耐火低煙無鹵控制電纜
WDZ-YJY22 交聯聚乙烯J緣鋼帶鎧裝聚烯烴護套阻燃低煙無鹵電力電纜
WDZN-YJY22 交聯聚乙烯J緣鋼帶鎧裝聚烯烴護套阻燃耐火低煙無鹵電力電纜
