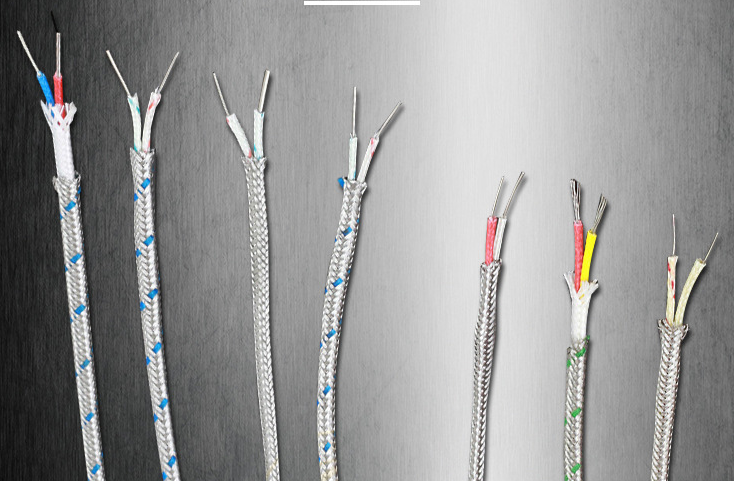

KX補償導線-鎳鉻硅-鎳硅延長型導線
KX補償導線-鎳鉻硅-鎳硅延長型導線是采用-更優氟塑料可以耐溫260℃，并采用整體連續擠出新工藝，使該產品具有優良的耐酸，堿、耐磨和不燃延之性能，可浸入油水中長期使用。熱電偶補償導線使用溫度可以在—60—260℃，屬于當代國內水平。系列產品主要應用于各種測溫裝置上，補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC。KX補償導線-鎳鉻硅-鎳硅延長型導線已被廣泛用于石油、化工、冶金、電力等部門的自動化測溫儀表的單點或者多點連接。
KX補償導線-鎳鉻硅-鎳硅延長型導線執行標準
KX補償導線-鎳鉻硅-鎳硅延長型導線執行GB/4989-94等效用IEC584-3標準
阻燃特性符合GB/T1830.3（IEC60332-3）
補償導線規定要求：
|
產品M稱
|
型號
|
配用熱電偶
|
熱電偶分度號
|
|
銅-銅鎳補償型導線（電纜）
|
SC
|
鉑銠10-鉑熱電偶
鉑銠13-鉑熱電偶
|
S
|
|
鐵-銅鎳補償型導線（電纜）
銅-銅鎳補償型導線（電纜）
|
KCA
KCB
|
鎳鉻-鎳硅熱電偶
|
K
|
|
鎳鉻-鎳硅延長型導線（電纜）
|
KX
|
鎳鉻-鎳硅熱電偶
|
K
|
|
鐵-銅鎳補償型導線（電纜）
鎳鉻硅-鎳硅延長型導線（電纜）
|
NC
NX
|
鎳鉻硅-鎳硅熱電偶
|
N
|
|
鎳鉻-銅鎳延長型導線（電纜）
|
EX
|
鎳鉻-銅鎳熱電偶
|
E
|
|
鐵-銅鎳延長型導線（電纜）
|
JX
|
鐵-銅鎳熱電偶
|
J
|
|
銅-銅鎳延長型導線（電纜）
|
TX
|
銅-康銅鎳電偶
|
T
|
（2）產品規格：見表2
表2
|
|
M稱
|
導體標稱截面mm2
|
導體結構 mm
|
||
|
補償導線
|
補償電纜
|
A
|
B
|
||
|
線芯對數
|
1
|
二線組：1～24對
三線組：1～19對
|
0.5
|
1/Φ0.80
|
7/Φ0.30
|
|
1.0
|
1/Φ1.13
|
7/Φ0.43
|
|||
|
1.5
|
1/Φ1.37
|
7/Φ0.52
|
|||
|
2.5
|
1/Φ1.76
|
19/Φ0.41
|
|||
注：①補償導線規格為：2*導體標稱截面，補償電纜規格為：芯數*2*導體標稱截面，推薦的線對
為：1、2、3、4、5、6、7、8、9、10、12、14、16、19、24等。
②根據用戶的要求可提供阻燃型、耐火型、低煙低鹵型、低煙無鹵型補償電纜以及耐熱硅橡膠J緣和護套補償電纜。訂貨時需注明即可。
4、技術要求
（1）補償導線及補償電纜合金導體和J緣層顏色：見表3
|
產品型號
|
補償導線及電纜線芯
|
J緣層著色
|
配用熱電偶
分度號
|
||
|
正
|
負
|
正
|
負
|
||
|
SC
|
銅
|
銅鎳0.6
|
紅
|
綠
|
S（鉑銠10-鉑）
R（鉑銠13-鉑）
|
|
KCA
|
鐵
|
銅鎳22
|
紅
|
藍
|
K（鎳鉻-鎳硅）
|
|
KCB
|
銅
|
銅鎳40
|
紅
|
藍
|
|
|
KX
|
鎳鉻10
|
鎳硅
|
紅
|
黑
|
|
|
EX
|
鎳鉻10
|
銅鎳45
|
紅
|
棕
|
E（鎳鉻-銅鎳）
|
|
JX
|
鐵
|
銅鎳45
|
紅
|
紫
|
J（鐵-銅鎳）
|
|
TX
|
銅
|
銅鎳45
|
紅
|
白
|
T（銅-銅鎳
|
|
NC
|
鐵
|
銅鎳18
|
紅
|
灰
|
N（鎳鉻硅-鎳硅）
|
|
NX
|
鎳鉻硅
|
鎳硅
|
紅
|
灰
|
|
（2）補償導線及補償電纜使用分類、等標志及護套著色：見表4
表4
|
使用分類
|
標志代號
|
允差等及標志
|
護套著色
|
|||
|
普通
|
準確
|
普通
|
準確
|
本安型
|
||
|
一般用
|
G
|
省
|
S
|
黑色
|
灰色
|
藍色
|
|
耐熱用電纜
|
H
|
黑色
|
灰色
|
藍色
|
||
（3）補償導線及補償電纜熱電特性及允差表：見表5
表5
|
型號
|
使用
分類
|
溫度范圍℃
|
熱電動勢允差μV
|
測量端
溫度℃
|
往復電阻20℃長度為1m不大于Ω
|
||||
|
普通
|
準確
|
0.5mm2
|
1.0mm2
|
1.5mm2
|
2.5mm2
|
||||
|
SC
|
G
|
0～100
|
±60（±5.0℃）
|
±30（±5.0℃）
|
1000
|
0.10
|
0.05
|
0.03
|
0.02
|
|
H
|
0～200
|
|
|||||||
|
KCA
|
G
|
0～100
|
±100（±2.5℃）
|
±60（±1.5℃）
|
1000
|
1.40
|
0.70
|
0.47
|
0.28
|
|
H
|
0～200
|
900
|
|||||||
|
KCB
|
G
|
0～100
|
900
|
1.04
|
0.70
|
0.47
|
0.28
|
||
|
KX
|
G
|
-20～100
|
900
|
2.20
|
1.10
|
0.73
|
0.44
|
||
|
H
|
-25～200
|
900
|
|||||||
|
EX
|
G
|
-20～100
|
±200（±2.5℃）
|
±120（±1.5℃）
|
500
|
2.50
|
1.25
|
0.83
|
0.50
|
|
H
|
-25～200
|
500
|
|||||||
|
JX
|
G
|
-20～100
|
±140（±2.5℃）
|
±85（±1.5℃）
|
500
|
1.30
|
0.65
|
0.43
|
0.26
|
|
H
|
-25～200
|
500
|
|||||||
|
TX
|
G
|
-20～100
|
±60（±1.0℃）
|
±30（±0.5℃）
|
300
|
1.04
|
0.52
|
0.35
|
0.21
|
|
H
|
-25～200
|
±90（±1.5℃）
|
±48（±0.8℃）
|
300
|
|||||
|
NC
|
G
|
0～100
|
±100（±2.5℃）
|
±60（±1.5℃）
|
900
|
1.50
|
0.75
|
0.50
|
0.30
|
|
H
|
0～200
|
900
|
|||||||
|
NX
|
G
|
-20～100
|
900
|
2.86
|
1.43
|
0.95
|
0.57
|
||
|
H
|
-25～200
|
900
|
|||||||
（4）其它性能指標：見表6
表6
|
項目
|
單位
|
性能指標
|
|
|
PVCJ緣
|
F46J緣或FJ緣
|
||
|
J緣電阻（20℃）≥
|
MΩ·km
|
25
|
500
|
|
電壓試驗
|
V/1min
|
1000
|
|
|
阻燃性能
|
由供需雙方根據補償電纜的使用條件按GB/T18380-2001標準商定
|
5、型號、M稱：見表7～表8
表7 補償導線
|
型號
|
M稱
|
|
KX-VV
|
聚氯乙烯J緣和護套K分度熱電偶用補償導線
|
|
KX-VPV
|
聚氯乙烯J緣和護套銅絲編織屏蔽K分度熱電偶用屏蔽補償導線
|
|
KX-FF
|
氟塑料J緣和護套K分度熱電偶用補償導線
|
|
KX-FPF
|
氟塑料J緣和護套銅絲編織屏蔽K分度熱電偶用屏蔽補償導線
|
|
KX-FV-105
|
氟塑料J緣耐熱105℃聚氯乙烯護套K分度熱電偶用補償導線
|
|
KX-FPV-105
|
氟塑料J緣銅絲編織屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用屏蔽補償導線
|
|
KX-HF4B
|
聚四氟J緣玻璃絲編織護套K分度熱電偶用補償導線
|
|
KX-HF4PB
|
聚四氟J緣銅絲編織屏蔽玻璃絲編織護套K分度熱電偶用屏蔽補償導線
|
注： ①其他型號補償導線SC、KC、EX、JX、TX、NC、NX等,只需改寫型號的項，如：EX-VVP；
②屏蔽型式有：P：銅絲屏蔽，P1：鍍錫絲屏蔽；
③氟塑料J緣和護套高溫補償導線用氟塑料整體連續擠出，具有很好的電性能和耐酸堿油水性能；
④一般用（G）普通和準確（S）以及耐熱用（H）普通和準確（S）補償導線在訂貨注明即可。
表8 補償電纜
|
型號
|
M 稱
|
|
KX-VV
|
聚氯乙烯J緣對絞聚氯乙烯護套K分度熱電偶用補償電纜
|
|
KX-VPV
|
聚氯乙烯J緣對絞銅絲編織分屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
|
|
KX-VPVP
|
聚氯乙烯J緣對絞銅絲編織分屏蔽總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
|
|
KX-VVP
|
聚氯乙烯J緣對絞銅絲編織總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
|
|
KX-FF
|
氟塑料J緣對絞氟塑料護套K分度熱電偶用補償電纜
|
|
KX-FPF
|
氟塑料J緣對絞銅絲編織分屏蔽氟塑料護套K分度熱電偶用補償電纜
|
|
KX-FPFP
|
氟塑料J緣對絞銅絲編織分屏蔽總屏蔽氟塑料護套K分度熱電偶用補償電纜
|
|
KX-FFP
|
氟塑料J緣對絞銅絲編織總屏蔽氟塑料護套K分度熱電偶用補償電纜
|
|
KX-FV-105
|
氟塑料J緣對絞耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜
|
|
KX-FPV-105
|
氟塑料J緣對絞銅絲編織分屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜
|
|
KX-FPVP-105
|
氟塑料J緣對絞銅絲編織分屏蔽總屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜
|
|
KX-FVP-105
|
氟塑料J緣對絞銅絲編織總屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜
|
|
KX-HF4B
|
聚四氟J緣對絞玻璃絲編織護套K分度熱電偶用補償電纜
|
|
KX-HF4PB
|
聚四氟J緣對絞銅絲編織分屏蔽玻璃絲編織護套K分度熱電偶用屏蔽補償電纜
|
|
KX-HF4PBP
|
聚四氟J緣對絞銅絲編織分屏蔽總屏蔽玻璃絲編織護套K分度熱電偶用屏蔽補償電纜
|
|
KX-HF4BP
|
聚四氟J緣對絞銅絲編織總屏蔽玻璃絲編織護套K分度熱電偶用屏蔽補償電纜
|
注： ①其他型號補償電纜SC、KC、EX、JX、TX、NC、NX等,只需改寫型號的項，如：EX-VPV；
②屏蔽型式有：P：銅絲屏蔽，P1：鍍錫絲屏蔽，P3：鋁/聚酯復合膜，P2：銅塑復合膜；
③氟塑料J緣和護套高溫補償導線用氟塑料整體連續擠出，具有很好的電性能和耐酸堿油水性能。
④一般用（G）普通和準確（S）以及耐熱用（G）普通和準確（S）補償電纜在訂貨注明即可。
⑤本安補償電纜需在原型號前加“IA-”，如：IA-KX-VPVP；需阻燃補償電纜，應在原型號前加“ZR-”。
產品型號及M稱
|
型號
|
產品M稱
|
|
ZR-KX-GsFV
|
氟塑料J緣阻燃聚氯乙烯護套準確單股導體，K分度號熱電偶用補償導線
|
|
ZR-KX-GsFVR
|
氟塑料J緣阻燃聚氯乙烯護套準確多股導體，K分度號熱電偶用補償軟導線
|
|
ZR-KX-GsFVP
|
氟塑料J緣阻燃聚氯乙烯護套準確單股導體銅絲編織屏蔽，K分度號熱電偶用補償電纜
|
|
ZR-KX-GsFVRP
|
氟塑料J緣阻燃聚氯乙烯護套準確單多導體銅絲編織屏蔽，K分度號熱電偶用補償軟電纜
|
|
ZR-KX-GsFPVP
|
氟塑料J緣阻燃聚氯乙烯護套準確單股導體銅絲編織分屏、總屏，K分度號熱電偶用補償電纜
|
|
ZR-KX-GsFPVRP
|
氟塑料J緣阻燃聚氯乙烯護套準確多股導體銅絲編織分屏、總屏，K分度號熱電偶用補償軟電纜
|
|
ZR-KX-GsFVPl
|
氟塑料J緣阻燃聚氯乙烯護套準確單股導體鋁塑復合帶繞包屏蔽，K分度號熱電偶用補償電纜
|
|
ZR-KX-GsFVRPl
|
氟塑料J緣阻燃聚氯乙烯護套準確多股導體鋁塑復合帶繞包屏蔽，K分度號熱電偶用補償軟電纜
|
|
ZR-KX-GsFPlVPl
|
氟塑料J緣阻燃聚氯乙烯護套準確單股導體鋁塑復合帶繞包分屏總屏，K分度號熱電偶用補償電纜
|
|
ZR-KX-GsFPlVRPl
|
氟塑料J緣阻燃聚氯乙烯護套準確多股導體鋁塑復合帶繞包分屏總屏，K分度號熱電偶用補償軟電纜
|
|
ZR-KX-GsFVP2
|
氟塑料J緣阻燃聚氯乙烯護套準確單股導體銅塑復合帶繞包屏蔽，K分度號熱電偶用補償電纜
|
|
ZR-KX-GsFVRP2
|
氟塑料J緣阻燃聚氯乙烯護套準確多股導體銅塑復合帶繞包屏蔽，K分度號熱電偶用補償軟電纜
|
|
ZR-KX-GsFP2VP2
|
氟塑料J緣阻燃聚氯乙烯護套準確單股導體銅塑復合帶繞包分屏、總屏，K分度號熱電偶用補償電纜
|
|
ZR-KX-GsFP2VRP2
|
氟塑料J緣阻燃聚氯乙烯護套準確多導體銅塑復合帶繞包分屏、總屏，K分度號熱電偶用補償軟電纜
|
|
KX-HsFGP
|
氟塑料J緣硅橡膠護套準確單股導體銅絲編織屏蔽，K分度號熱電偶用補償電纜
|
|
KX-HsFGRP
|
氟塑料J緣硅橡膠護套準確多股導體銅絲編織屏蔽，K分度號熱電偶用補償軟電纜
|
|
KX-HsFPGP
|
氟塑料J緣硅橡膠護套準確單股導體銅絲編織分屏總屏，K分度號熱電偶用補償電纜
|
|
KX-HsFPGRP
|
塑料J緣硅橡膠護套準確多股導體銅絲編織分屏總屏，K分度號熱電偶用補償軟電纜
|
|
KX-INHsFGP
|
氟塑料J緣硅橡膠護套準確單股導體銅絲編織屏蔽，K分度號熱電偶用補償電纜
|
|
KX-INHsFGRP
|
氟塑料J緣硅橡膠護套準確多股導體銅絲編織屏蔽，K分度號熱電偶用補償軟電纜
|
|
KX-INHsFPGP
|
氟塑料J緣硅橡膠護套準確單股導體銅絲編織分屏、總屏，K分度號熱電偶用補償電纜電纜
|
|
KX-INHsFPGRP
|
氟塑料J緣硅橡膠護套準確多股導體銅絲編織分屏、總屏，K分度號熱電偶用補償軟電纜
|
|
KX-HA-FFP
|
氟塑料J緣氟塑料護套準確單股導體銅絲編織屏蔽，K分度號熱電偶用補償電纜
|
|
KX-HB-FF46RP
|
氟塑料J緣氟塑料護套普通多股導體銅絲編織屏蔽，K分度號熱電偶用補償軟電纜
|
|
ZR-KX-H-FFP
|
阻燃氟塑料J緣氟塑料護套準確單股導體銅絲編織分屏總屏，K分度號熱電偶用補償電纜電纜
|
其它氟塑料高溫補償導線：K型高溫補償導線、S型高溫補償導線、E型高溫補償導線、J型高溫補償導線、T型高溫補償導線、B型高溫補償導線、鎢錸高溫補償導線，高溫屏蔽補償導線、高溫阻燃補償導線、阻燃高溫屏蔽補償導線、F46J緣和護套高溫補償導線
