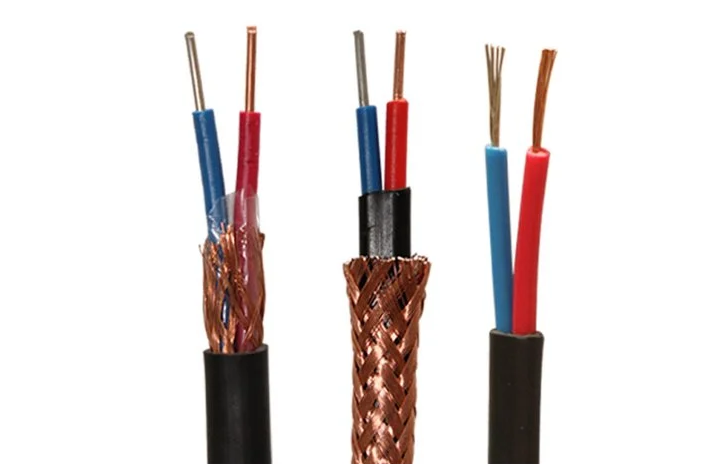

?補償電纜產品特點：
補償電纜是在一定溫度范圍內(包括常溫)具有與所匹配的熱電偶的熱電動勢值相同的一對或多對帶有J緣層的導線或電纜，用補償電纜連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差，補償電纜分為延長型和補償型兩種。
補償電纜的詳細資料：
補償電纜的銷售執行標準：GB/T4989-94及JB/T7495-94
補償電纜使用條件
1、補償電纜工作溫度：
? 耐熱用：高200℃和260℃兩種。
? 一般用：高70℃和105℃兩種。
? 耐熱用：高200℃和260℃兩種。
? 一般用：高70℃和105℃兩種。
2、補償電纜低環境溫度：
? 氟塑料J緣和護套線纜：固定敷設- 60℃，非固定敷設-20℃。
? 聚氯乙烯J緣和護套線纜：固定敷設-40℃，非固定敷設-15℃。
? 氟塑料J緣和護套線纜：固定敷設- 60℃，非固定敷設-20℃。
? 聚氯乙烯J緣和護套線纜：固定敷設-40℃，非固定敷設-15℃。
3、補償電纜允許彎曲半徑：
? a）有銅帶屏蔽的補償電纜，應不小于電纜外徑的16倍；
? b）其它結構的補償電纜，應不小于電纜外徑的10倍。
? a）有銅帶屏蔽的補償電纜，應不小于電纜外徑的16倍；
? b）其它結構的補償電纜，應不小于電纜外徑的10倍。
補償電纜的型號、M稱
一）補償導線
|
型號
|
M稱
|
|
KX-GS-VV
|
聚氯乙烯J緣和護套一般用準確K分度熱電偶用補償導線
|
|
KX-GS-VPV
|
聚氯乙烯J緣和護套銅絲編織屏蔽一般用準確K分度熱電偶用屏蔽補償導線
|
|
KX-HS-FF
|
氟塑料J緣和護套耐熱用準確K分度熱電偶用高溫補償導線
|
|
KX-HS-FP1F
|
氟塑料J緣和護套鍍錫銅絲編織屏蔽耐熱用準確K分度熱電偶用高溫補償導線
|
|
KX-HS-FB
|
聚四氟J緣、玻璃絲編織護套耐熱用準確K分度熱電偶用高溫補償導線
|
|
KX-HS-FBP1
|
聚四氟乙烯帶繞包J緣玻璃絲編織，鍍錫銅絲編織屏蔽，玻璃絲編織外護套耐熱用準確K分度熱電偶用高溫補償導線
|
|
KX-HS-FP1V105
|
氟塑料J緣鍍錫銅絲編織屏蔽耐熱105℃聚氯乙烯護套耐熱用準確K分度熱電偶用高溫補償導線
|
注：普通補償導線型號表示方法：在準確補償導線型號基礎上去掉字母“S”即可（下同）。
二）補償電纜
|
型號
|
M稱
|
|
KX-GS-VV
|
聚氯乙烯J緣對絞聚氯乙烯護套一般用準確K分度熱電偶用補償電纜
|
|
KX-GS-VPV
|
聚氯乙烯J緣對絞銅絲編織分屏蔽聚氯乙烯護套一般用準確K分度熱電偶用補償電纜
|
|
KX-GS-VPVP
|
聚氯乙烯J緣對絞銅絲編織分屏蔽和總屏蔽聚氯乙烯護套一般用準確K分度熱電偶用補償電纜
|
|
KX-GS-VVP
|
聚氯乙烯J緣對絞銅絲編織總屏蔽聚氯乙烯護套一般用準確K分度熱電偶用補償電纜
|
|
KX-HS-FF
|
氟塑料J緣對絞氟塑料護套準確K分度熱電偶用高溫補償電纜
|
|
KX-HS-FP1F
|
氟塑料J緣對絞鍍錫銅絲編織分屏蔽氟塑料護套準確K分度熱電偶用高溫補償電纜
|
|
KX-HS-FP1FP1
|
氟塑料J緣對絞鍍錫銅絲編織分屏蔽和總屏蔽氟塑料護套準確K分度熱電偶用高溫補償電纜
|
|
KX-HS-FFP1
|
氟塑料J緣對絞鍍錫銅絲編織總屏蔽氟塑料護套準確K分度熱電偶用高溫補償電纜
|
|
KX-HS-FV105
|
氟塑料J緣對絞耐熱105℃聚氯乙烯護套 準確K分度熱電偶用高溫補償電纜
|
|
KX-HS-FP1V105
|
氟塑料J緣對絞鍍錫銅絲編織分屏蔽耐熱105℃聚氯乙烯護套準確K分度熱電偶用高溫補償電纜
|
|
KX-HS-FP1V105P1
|
氟塑料J緣對絞鍍錫銅絲編織分屏總屏蔽耐熱105℃聚氯乙烯護套準確K分度熱電偶用高溫補償電纜
|
|
KX-HS-FV105P1
|
氟塑料J緣對絞鍍錫銅絲編織總屏蔽耐熱105℃聚氯乙烯護套準確K分度熱電偶用高溫補償電纜
|
注：
1、其它型號補償導線如：KC、JX、SC、EX、NC、TX等，只需改寫型號的項，如：EX-G-VV、TX-H-FVP等；
2、需導體為多股軟芯時，應在原型號后加“R”表示，如：TX-G-VVPR；
3、還可根據需要提供聚乙烯（Y）J緣、交聯聚乙烯（YJ）J緣補償電纜。
4、補償電纜屏蔽層也可采用金屬帶繞包形式，如：復合鋁帶（P3）、復合銅帶（P2）；
5、需阻燃型補償電纜，應在原型號前加“ZR-”。
6、需鎧裝型補償電纜，應在原型號后加“-22”表示鋼帶鎧裝；加“-32”表示鋼絲鎧裝。
1、其它型號補償導線如：KC、JX、SC、EX、NC、TX等，只需改寫型號的項，如：EX-G-VV、TX-H-FVP等；
2、需導體為多股軟芯時，應在原型號后加“R”表示，如：TX-G-VVPR；
3、還可根據需要提供聚乙烯（Y）J緣、交聯聚乙烯（YJ）J緣補償電纜。
4、補償電纜屏蔽層也可采用金屬帶繞包形式，如：復合鋁帶（P3）、復合銅帶（P2）；
5、需阻燃型補償電纜，應在原型號前加“ZR-”。
6、需鎧裝型補償電纜，應在原型號后加“-22”表示鋼帶鎧裝；加“-32”表示鋼絲鎧裝。
補償電纜與補償導線的規格范圍
|
M稱
|
線芯對數
|
標稱截面
mm2
|
線芯結構
|
|
|
A
|
B
|
|||
|
補償導線
|
1
|
0.5
1.0
1.5
2.0
|
1/0.80
|
7/0.30
|
|
1/1.13
|
7/0.43
|
|||
|
補償電纜
|
1~19
|
1/1.37
|
7/0.52
|
|
|
1/1.76
|
19/0.41
|
|||
補償電纜與補償導線的主要技術要求
|
產品型號
|
補償導線及電纜線芯
|
補償導線J緣層著色
|
配用熱電偶分度號
|
||
|
正
|
負
|
正
|
負
|
||
|
SC or RC
|
銅
|
銅鎳0.6
|
紅
|
綠
|
S（鉑銠10-鉑）或
R（鉑銠13-鉑）
|
|
KCA
|
鐵
|
銅鎳22
|
紅
|
藍
|
K（鎳鉻-鎳硅）
|
|
KCB
|
銅
|
銅鎳40
|
紅
|
藍
|
|
|
KX
|
鎳鉻10
|
鎳硅3
|
紅
|
黑
|
|
|
EX
|
鎳鉻10
|
銅鎳45
|
紅
|
棕
|
E（鎳鉻-銅鎳）
|
|
JX
|
鐵
|
銅鎳45
|
紅
|
紫
|
J（鐵-銅鎳）
|
|
TX
|
銅
|
銅鎳45
|
紅
|
白
|
T（銅-銅鎳）
|
|
NC
|
鐵
|
銅鎳18
|
紅
|
灰
|
N（鎳鉻硅-鎳硅）
|
補償電纜與補償導線的使用分類、等及護套著色
|
使用
分類
|
標志
代號
|
允差等及標志
|
護套著色
|
|||
|
普通
|
準確
|
普通
|
準確
|
本安型
|
||
|
一般用
|
G
|
/
|
S
|
黑色
|
灰色
|
藍色
|
|
耐熱用
|
H
|
黑色
|
黃色
|
藍色
|
||
注：在舊標準GB4989-85中，普通用B表示，準確用A表示。
補償電纜與補償導線的熱電特性及允差
|
型號
|
使用分類
|
導線溫度范圍℃
|
熱電動勢及允差μV
|
熱電偶測量端
溫度℃
|
20℃時往復電阻值 ≤Ω/m
|
|||||
|
熱電勢
|
準確度
|
普通
|
0.5mm2
|
1.0 mm2
|
1.5 mm2
|
|||||
|
SC&RC
|
G
|
0~100
|
646
|
±30（±）2.5℃
|
±60（±5.0℃）
|
1000
|
0.10
|
0.05
|
0.03
|
0.02
|
|
H
|
0~200
|
1440
|
/
|
±60（±5.0℃）
|
||||||
|
KCA
|
G
|
0~100
|
4095
|
±60（±1.5℃）
|
±100（±2.5℃）
|
1.40
|
0.70
|
0.47
|
0.28
|
|
|
H
|
0~200
|
8137
|
900
|
|||||||
|
KCB
|
G
|
0~100
|
4095
|
1.04
|
0.52
|
0.35
|
0.21
|
|||
|
KX
|
G
|
-20~100
|
4095
|
2.20
|
1.10
|
0.73
|
0.44
|
|||
|
H
|
-25~200
|
8137
|
||||||||
|
EX
|
G
|
-20~100
|
6137
|
±120（±1.5℃）
|
±200（±2.5℃）
|
500
|
2.50
|
1.25
|
0.83
|
0.50
|
|
H
|
-25~200
|
13419
|
||||||||
|
JX
|
G
|
-20~100
|
5268
|
±85（±1.5℃）
|
±140（±2.5℃）
|
1.30
|
0.65
|
0.43
|
0.26
|
|
|
H
|
-25~200
|
10777
|
||||||||
|
TX
|
G
|
-20~100
|
4277
|
±30（±0.5℃）
|
±60（±1.0℃）
|
300
|
1.04
|
0.52
|
0.35
|
0.21
|
|
H
|
-25~200
|
9285
|
±48（±0.8℃）
|
±90（±1.5℃）
|
||||||
|
NC
|
G
|
0~100
|
2774
|
±60（±1.5℃）
|
±100（±2.5℃）
|
900
|
1.50
|
0.75
|
0.50
|
0.30
|
|
H
|
0~200
|
5912
|
||||||||
|
NX
|
G
|
-20~100
|
2774
|
2.86
|
1.43
|
0.95
|
0.57
|
|||
|
?
|
?
|
?
|
||||||||
其它參數指標
|
項目
|
單位
|
參數指標
|
|
|
PVCJ緣
|
PE、XLPE、F46&FJ緣
|
||
|
J緣電阻
|
MΩ.km
|
25
|
100
|
|
電壓試驗
|
V/1min
|
1000
|
|
|
阻燃性能
|
符合GB/T18380-2001阻燃標準中A、B、C類規定。
|
||
訂貨須知：
1、訂貨時務必注明產品型號、規格、導體種類、數量等；
2、根據雙方協議允許任何長度交貨；長度計量誤差不超過±0.5%。
1、訂貨時務必注明產品型號、規格、導體種類、數量等；
2、根據雙方協議允許任何長度交貨；長度計量誤差不超過±0.5%。
